MECHANISCHE FERTIGUNG
CNC-Präzisionsfertigung von Bauteilen und Baugruppen
Wir fertigen Einzelteile, Serien und Baugruppen mit höchster Präzision auf modernen CNC-Maschinen.
Ideal für Kunden, die exakte Komponenten für Maschinen, Anlagen oder Sonderprojekte benötigen.
Dank automatisierter Prozesse, flexibler Fertigung und erfahrenem Team liefern wir zuverlässige und wirtschaftliche Lösungen – schnell, effizient und termingerecht.
Leistungen
CNC-Drehen
Präzise Bearbeitung von Rotationsbauteilen wie Wellen, Achsen und Gehäusen. Von manuellen Prototypen bis zu automatisierten Serien mit Stangen- oder Portallader.
CAM-Programmierung
Unsere CNC-Programme erstellen wir mit Mastercam auf einem dedizierten Programmierplatz. Dadurch gewährleisten wir präzise Werkzeugwege, optimierte Bearbeitungsstrategien und eine effiziente Maschinenlaufzeit.
Komplexe Geometrien werden bereits in der Programmierung simuliert und geprüft, bevor sie in die Fertigung gehen.
CNC-Fräsen
3- bis 5-Achs-Fräsen für komplexe Konturen, Taschen, Nuten und Freiformflächen. Einzelteile oder Serien mit Beladeroboter effizient und hochpräzise bearbeitet.
Qualitätssicherung & Messen
Masskontrollen erfolgen direkt in der Fertigung mit präzisen Messinstrumenten. So stellen wir sicher, dass alle Bauteile den geforderten Toleranzen entsprechen.
Messmittel:
-
Aussenmikrometer bis 700 mm
-
Innenmikrometer bis 1150 mm (Microtest)
-
Weitere analoge und digitale Prüfmittel für Serien- und Einzelkontrolle
Schleifen
Konventionelles Flachschleifen zur präzisen Bearbeitung von Funktions- und Auflageflächen. Für saubere Oberflächen und masshaltige Ergebnisse.
Maschinenpark
Drehmaschine
CMZ TD-35-YS-800
Technische Spezifikationen
Drehlänge 800mm
Dreh Ø 550mm
Umlauf Bett Ø 950mm
Umlauf Planschlitten Ø 715mm
Stangendurchlass Ø65mm
Hauptspindel 3000 1/min
Gegenspindel 4000 1/min
Werkzeugrevolver
16 Revolverplätze (alle angetrieben)
Steuerung Fanuc 32iTBHvi
Stangenlader
LNS QLS III / Stangenlänge 1500mm
.
Drehmaschine
CMZ TD-35-YS-800-GL20 Portallader
Technische Spezifikationen
Drehlänge 800mm
Dreh Ø 550mm
Umlauf Bett Ø 950mm
Umlauf Planschlitten Ø 715mm
Stangendurchlass Ø 90mm
Hauptspindel 3000 1/min
Gegenspindel 4000 1/min
Werkzeugrevolver
16 Revolverplätze (alle angetrieben)
Steuerung Fanuc 32iTBHvi
Stangenlader
LNS QLS 105 / Stangenlänge 1500mm
Portalbeladeroboter
GL20-II mit Doppelschwenkgreifer
Palettensystem
14 Palettenplätze
Drehmaschine
Weiler C50HDx2000
Technische Spezifikationen
Drehlänge 2000mm
Umlauf Bett Ø 570mm
Umlauf Planschlitten Ø 340mm
Spindelbohrung Ø 83mm
Werkzeugrevolver
4-fach PARAT
Steuerung Siemens SINUMERIK ONE
WEILER Bedienobefläche „C4“
Drehmaschine
Böhringer VDF DUS 560
Technische Spezifikationen
Drehlänge 2000mm
Umlauf Bett Ø 570mm
Umlauf Planschlitten Ø 365mm
Spindelbohrung Ø 62mm
Werkzeugrevolver
4-fach PARAT
Steuerung SINUMERIK 840D
Fräsmaschine
5- Achsen Bearbeitungscenter MORI SEIKI NMV 5000 DCG
Spindel 12`000 1/min
Max. Werkstück Ø 500mm
Max. Werkstückgewicht 300kg
Verfahrenswege
X 730mm
Y 510mm
Z 510mm
Werkzeugmagazin
60 Werkzeugplätze HSK-A63
Steuerung
MSX 711

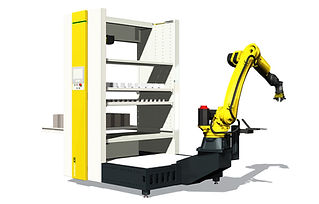

Beladeroboter
Cellro X35
6-Achs Industrieroboter angeschlossen an Mori Seiki NMV5000 DCG
-
Automatische Be- und Entladung der CNC-Maschine
-
mannlose Fertigung möglich (24/7)
-
Geeignet für Klein- und Grossserien
-
Flexible Greifersysteme für unterschiedliche Bauteilgeometrien
Werkstück max.
Ø 350mm, Höhe 300mm, 25 kg
.
Fräsmaschine
3- Achsen Bearbeitungscenter Campro SMART II
Spindel 10`000 1/min
Max. Werkstückgewicht 300kg
Verfahrenswege
X 750mm
Y 430mm
Z 450mm
Werkzeugmagazin
20 Werkzeugplätze BT40
Steuerung
Mitsubishi M70
Flachschleifmaschine
Mägerle F10
Aufspannfläche 1050 x 450mm
Schleiflänge 1000mm
Schleifbreite 530mm
Magnetaufspannfläche 100 x 230mm
Inkl. Diamantschleifscheibe
Ihre Herausforderung – unsere Lösung
Sie stehen vor einer technischen Herausforderung oder benötigen eine Lösung, die Standardprodukte nicht abdecken?
Ob Anpassung bestehender Systeme, Erweiterung oder komplette Eigenanfertigung – wir entwickeln massgeschneiderte Lösungen, die genau zu Ihren Anforderungen passen.
→ Jetzt unverbindlich anfragen
