VERMESSUNG & REVERSE ENGINEERING
3D-Vermessung, taktile Messung & Reverse Engineering
Wir erfassen reale Bauteile, Maschinen und Anlagen präzise und erstellen daraus verwertbare digitale Konstruktionsdaten – auch wenn Zeichnungen fehlen oder Komponenten nicht mehr erhältlich sind.
Mit modernen Mess- und 3D-Technologien digitalisieren wir bestehende Geometrien, prüfen Masse und Toleranzen und schaffen eine zuverlässige Grundlage für Konstruktion, Reproduktion oder Qualitätskontrolle. So entstehen exakte Datensätze, die direkt weiterverarbeitet und in bestehende CAD- und Fertigungsprozesse integriert werden können.
Leistungen
Präzise 3D-Erfassung direkt vor Ort

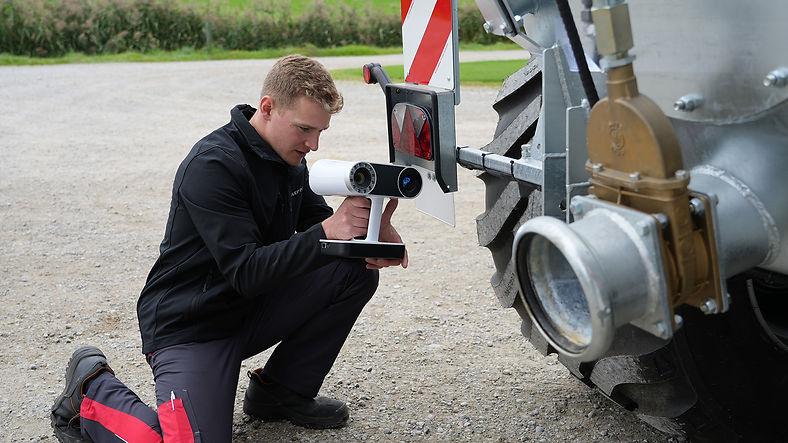

Mit dem kabellosen 3D-Scanner Artec Leo erfassen wir Maschinen, Bauteile und Anlagen schnell, intuitiv und hochpräzise – auch grosse oder schwer zugängliche Objekte.
Vorteile für Sie: Schnelle Kontrolle, direkte Daten für CAD oder Prüfberichte, Nachbau von Ersatzteilen, die im Handel nicht mehr erhältlich sind.
Reproduktion und Digitalisierung
Beide Verfahren ermöglichen die Reproduktion von Bauteilen, die nicht mehr erhältlich sind, sowie die digitale Abbildung bestehender Maschinen und Anlagen.
Taktilvermessung für höchste Präzision
Keyence WM-6225. Dieses System vereint taktile Präzision mit 3D-Erfassung, ideal für Bauteile mit engen Toleranzen, Passflächen oder komplexen Geometrien.
Vorteile für Sie: Exakte Masstreue, zuverlässige Qualitätssicherung, digitale Integration in Konstruktion oder Prüfberichte.
Flexibilität durch zwei Verfahren
Sie wählen das Verfahren, das für Ihr Projekt am besten geeignet ist: mobiles 3D-Scanning für schnelle Erfassung oder taktil für hochpräzise Messungen.
Unsere Technik
Artec Leo
Kabelloser 3D-Scanner für schnelle und intuitive Erfassung von Maschinen, Bauteilen und Anlagen. Echtzeit-Anzeige auf dem integrierten Display erlaubt sofortige Kontrolle und Optimierung der Scans – kein externer Rechner nötig.
Genauigkeit: 0.1-0.3mm/m
Auflösung: Bis 0.2mm
Datenerfassungsgeschwinigkeit: Bis zu 35 Mio. Punkte / Sek.
Volumenerfassungszone: ca. 160’000 cm³
Ausgabeformate: OBJ, PLY, STL, STEP, IGES, CSV, DXF, XML
Scan: Direktes Scannen vor Ort ohne Kabel oder externe Hardware
Einsatzgebiete:
• Qualitätskontrolle von Bauteilen
• Reverse Engineering
• Schnittenstellenvermessung an bestehenden Maschinen
• Digitalisieren von Baugruppen
Vorteile:
• Mobiler und flexibler Einsatzbereich
• Kontaktlose Messung
• Echtzeit 3D-Datenverarbeitung
• Textur-Scanning (Farbinformation)
Keyence WM-6225
Kabelloser 3D-Scanner für schnelle und intuitive Erfassung von Maschinen, Bauteilen und Anlagen. Echtzeit-Anzeige auf dem integrierten Display erlaubt sofortige Kontrolle und Optimierung der Scans – kein externer Rechner nötig.
Messbereich (BxTxH): 25m x 11m x 12.5m - für grosse Teile geeignet
Genauigkeit Messtaster: ± 0.028mm/m (± 0.005 für jeden weiteren Meter)
Genauigkeit Scanner: ± 0.050mm/m (+ 0.005 für jeden weiteren Meter)
Messmethoden: Taktiler Messtaster & Laser-Scanning
Einsatzgebiete:
• Qualitätskontrolle von Bauteilen
• Schnittenstellenvermessung an bestehenden Maschinen
• Vermessung für mobile Bearbeitung
• Präzise Vermessung von grossen Bauteilen
Vorteile:
• Mobiler und flexibler Einsatzbereich
• Erstellung von Messprotokollen
• Grosser Messbereich
• Schnelle und präzise Messresultate
