Mobile

BEARBEITUNG / ZERSPANUNG

Wir bieten mit unserer mobilen Bohr- und Schweissmaschine horizontale und vertikale Dreharbeiten direkt vor Ort an. Ausgeschlagene Bohrungen werden aufgeschweisst und anschliessend auf das Nennmass ausgedreht. Somit werden hohe Demontage- und Transportkosten vermieden. Weiterhin verringern sich die Ausfallzeiten der Maschinen durch dieses schnelle Bearbeitungsverfahren.

Zudem sind wir spezialisiert auf komplexe vor Ort Bearbeitungen wobei spezielle Aufspannvorrichtungen, Werkzeuge oder sogar Spezialanfertigungen wie die Innenrundschleifmaschine (siehe Beispiele) gefragt sind. Wir lösen fast jedes Problem in der mobilen Zerspanung dank unserer Erfahrung sowie unserer eigenen Konstruktions- und Fertigungsabteilung.

Eigenschaften



  • Ausdrehen von Bohrungen mit Durchmesser 32 bis 600 mm (kleinere Bohrungen bis 22 mm auf Anfrage)

  • Plandrehen von 48 bis 500 mm

  • Aufschweissen bis 600 mm

  • Bohrabstand bis 2200 mm (längere Achsabstände auf Anfrage)

  • Präzision 0,02 mm


Anwendungsbeispiele



  • Reparatur ausgeschlagener Bohrungen

  • Instandsetzung von Baumaschinen (vor Ort)

  • Instandsetzung von Industriemaschinen (z.B. Giessereimaschinen, Chemierührer, Rohrumformmaschinen etc.)

  • Schiffsreparaturen

  • usw.


Zur Instandsetzung ausgeschlagener Bohrungen wird das Bohrloch zunächst auf Übermass aufgedreht und anschliessend mittels Rotationsschweissung mit anschliessendem Plandrehen auf das korrekte Mass gebracht.

Einige Referenzen



  • EMS Chemie, Domat/Ems

  • Sika Baustoffe, Zürich

  • Benteler Steeltube, Rothrist

  • Endress + Hauser Flowtec, Reinach

  • Rhenus Logistik (Container Terminal Basel), Basel

  • Toggenburger AG

  • FELDMANN Pneukran + Transport AG

  • Zürichseeschifffahrt

  • August Brühwiler AG

  • etc.




Untenstehende Bilder zeigen beispielhaft die Reparatur und Instandsetzung ausgeschlagener Bohrungen.




Chemietrockner EMS Chemie
Chemietrockner EMS Chemie

Aufschweissarbeit in Chromstahl V4A

press to zoom
Chemietrockner EMS Chemie
Chemietrockner EMS Chemie

Beschädigte Bohrung für Gleitringdichtung

press to zoom
Chemietrockner EMS Chemie
Chemietrockner EMS Chemie

Reparierte Bohrung Ø 410 mm H7

press to zoom
Chemierührer Sika Baustoffe
Chemierührer Sika Baustoffe

Lagersitzbearbeitung

press to zoom
Chemierührer Sika Baustoffe
Chemierührer Sika Baustoffe

Lagersitz aufschweissen und ausdrehen

press to zoom
Rohrumformmaschine Benteler
Rohrumformmaschine Benteler

Lagersitze von Maschinengehäuse bearbeiten

press to zoom
Bohrung Ø 400 ausspindeln
Bohrung Ø 400 ausspindeln
press to zoom
Fertige Bohrung
Fertige Bohrung

Runddrehen / Plandrehen

press to zoom
Brecherschwinge
Brecherschwinge

Revision der Lagersitze

press to zoom
Brecherschwinge
Brecherschwinge

Aufschweissen einer eingelaufenen Lagerbohrung

press to zoom
Brecherschwinge
Brecherschwinge

Aufgeschweisster Lagersitz

press to zoom
Aufbohren Baggerausleger
Aufbohren Baggerausleger

Bearbeitung in der Höhe mittels Hebebühne

press to zoom
Bagger Firma Toggenburger
Bagger Firma Toggenburger
press to zoom
Aufbohren Auflieger
Aufbohren Auflieger

Feldmann Pneukran + Transport AG

press to zoom
Revision Entrindungsmaschine
Revision Entrindungsmaschine

Lagersitze von Rotorarmen bearbeiten

press to zoom
Beschädigter Lagersitz (vorher)
Beschädigter Lagersitz (vorher)
press to zoom
Ausdrehen mit Aufspannlehre
Ausdrehen mit Aufspannlehre
press to zoom
Lagersitz nach der Bearbeitung
Lagersitz nach der Bearbeitung

Mit angefertigten Übermassbuchsen

press to zoom

Videomaterial

Mobile Bohr- und Schweissmaschine

Mobile Bohr- und Schweissmaschine
Revision Chemietrockner EMS Chemie
00:23
Video abspielen
Aufschweissen eines Lagersitzes
00:51
Video abspielen

Spezielle Einsätze:

Dampfschiff Zürichseeschifffahrt

Am Dampfmotor waren für die Steuerung des Dampfeintritts zwei konische Flächen eingelaufen und nicht mehr 100% präzise respektive Dampfdicht. Die Bohrungen waren unrund sowie nicht mehr konzentrisch und wiesen eine beschädigte Oberfläche mit Ausbrüchen auf.

Vorab wurde bereits viel Geld und Zeit mit Nachschaben und Einläppen investiert.

Durch eine Besichtigung vor Ort und die genaue Ausarbeitung der Problematik hat sich das Team der Brunner Spezialwerkstatt AG entschlossen, die Bohrungen mit einer selbst entwickelten und gebauten Innenrundschleifmaschine konisch nachzuarbeiten.

Anschliessend wurden die konischen Bohrungen mit Hilfe einem 3D Messarm genau vermessen. In der eigenen Fertigungsabteilung konnten danach die neu gegossenen Teile gedreht und anhand der mobil ermittelten Messwerte höchst präzise nachgearbeitet werden.

Hier einige Fotos als Eindruck der Arbeit:



Konstruktion Schleifeinheit
Konstruktion Schleifeinheit
press to zoom
5 Achsen Fräsen der Komponenten
5 Achsen Fräsen der Komponenten
press to zoom

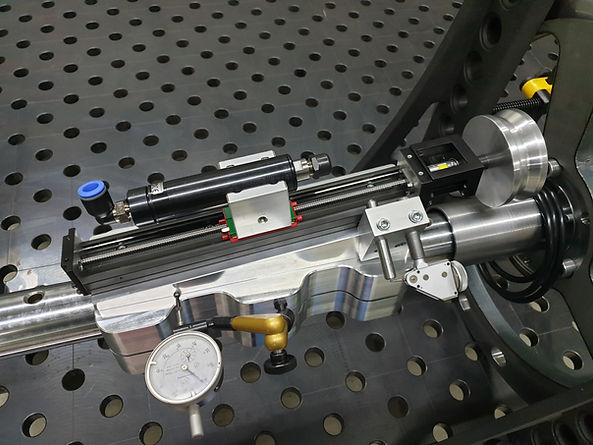

Schleifmaschine
Schleifmaschine
press to zoom
Dampfschiffe Zürichseeschifffahrt
Dampfschiffe Zürichseeschifffahrt
press to zoom
Bearbeitete Konusflächen
Bearbeitete Konusflächen
press to zoom
Schleifmaschine im Einsatz
Schleifmaschine im Einsatz
press to zoom
Motorenraum Damfpmaschine
Motorenraum Damfpmaschine
press to zoom
Mobile Vermessung mit Faro Messarm
Mobile Vermessung mit Faro Messarm
press to zoom
Nachbearbeitung auf Drehmaschine
Nachbearbeitung auf Drehmaschine
press to zoom

Dichtheitsprüfstand Endress + Hauser

Seitliche Bohrungen für die Aufnahme von Haltebolzen welche äusserst stark belastet wurden hielten an dieser speziellen Maschine nicht stand. 28 Stück Bohrungen mussten vergrössert werden.

Um die Arbeiten in der vorgegeben Zeit durchführen zu können, wurden die Bohrungen rationell mit einem Kronenbohrer vergrössert und anschliessend auf das vorgegebene Mass rundgedreht. Die Aufnahme für den Kronenbohrer sowie die schnell montierbare Aufspannlehre wurde firmenintern entwickelt und hergestellt.



Druckprüfstand
Druckprüfstand
press to zoom
Bohrkopf mit Kronenbohrer
Bohrkopf mit Kronenbohrer
press to zoom
Ausgestochene Bohrung
Ausgestochene Bohrung
press to zoom
Lagerung Bohrwelle
Lagerung Bohrwelle
press to zoom
Fertig bearbeitete Bohrung
Fertig bearbeitete Bohrung
press to zoom
Endbearbeitete Bohrungen
Endbearbeitete Bohrungen
press to zoom
Lagerbüchse in Bohrung
Lagerbüchse in Bohrung
press to zoom
